이 소스코드는 온전히 단독 빌드되는 형태가 아니어서 AOSP 수정에 익숙하신 분들에게만 도움이 되리라 생각합니다. 전체 개념 설명을 위주로 문서를 작성하였으며, 얼마든지 빌드 가능한 소스이지만 참고용 코드의 의미로 공개함을 밝힙니다.
AOSP에 포팅하려면 Sepolicy 등 권한 추가하고 Android.mk, Android.bp로 빌드구조를 만들어야 하며 SystemServer 시작 시 AndroidSimpleAPI 라이브러리를 시작시킬 수 있는 Wrapper 를 별도로 제작해야 합니다.
Android 서비스/매니저 구조로 Custom API를 작성했을 경우 시나리오가 변경되면 API가 추가되거나 변경이 빈번히 발생 할 수 있습니다. 이는 기존에 배포된 API를 사용하는 3rd party 앱에서는 호환성 유지를 위해서 신규 배포된 API를 기반으로 재빌드해야 하는 추가 비용이 발생합니다. AOSP SDK 버전이 올라감에 따라서 각 앱들도 구현을 달리해야하는 것과 같이 Custom API를 사용하는 앱도 마찬가지의 작업이 필요합니다.
또, AIDL로 인하여 메소드의 순서가 바뀌었을 경우에는 Index로 인해 기존 API를 Call 할 경우에 Crash가 발생하는 등의 치명적인 문제를 내포합니다. 따라서 사용 앱과 단말기 안의 서비스간의 Dependency를 줄이기 위한 요구사항이 발생합니다.
이를 해결하기 위해 AOSP의 기존 구현을 활용하여 구현 자유도가 높은 API 형태를 만들고자 합니다. Custom API의 구현을 최소화 하고 Protocal 인터페이스를 만들어 호환성 문제를 해결하며, API 관리를 간결화 시키고자 합니다. 더 나아가 Intent 방식으로 API를 호출하여 Return 결과를 Async/Sync 방식으로 값을 가져갈 수 있는 방법도 고안해 봅니다.
이를 위해서 다음과 같은 3가지 개념을 생성합니다.
- Index API
- 기능을 제공하는 API들을 실제 Method로 구현하지 않고 Index기반의 문자열로만 정의함
- Bundle/Intent API에서 실제 기능 구현과 연관시켜 주어 호환성을 유지함
- 문자열 기반이기 때문에 실제 구현을 사용자로부터 숨겨줄 수 있고, 구현 여부와 관계없이 호출 가능함
- Bundle API
- AOSP에 이미 구현된 기능을 활용해 API 호출 시 넘기는 Parameter 와 Return 값을 Bundle 객체를 사용하여 타입을 단일화 함
- Protocal 인터페이스 역할을 하는 Get/Set/Do 3개의 API로 이를 활용하여 여러 Wrapper 클래스 매니저 구현 가능함
- Intent API
- AOSP에 이미 구현된 기능을 활용해 Message를 전달 하는 방식에서 벗어나 처리 결과를 기다릴 수 있는 기능을 추가함
- Async/Sync 두가지 동기화 방식을 모두 지원하며, Get/Set API 를 Intent 로 처리할 수 있게하는 핵심 기능임
이 모든 API 호출의 핵심은 Key라는 문자열을 이용합니다.
시스템에서 직접 실행되는 StaticServer 이름이 “STATIC_SERVER”로 등록되어서 어디서든 호출 가능한 서비스로 동작하며, StaticServer 는 DynamicService 를 이용해 각기 다른 용도의 Service 들을 실행합니다.
실행과정에서 각기 다른 용도의 Service들은 그들만의 고유 이름으로 서비스를 등록을 합니다. 호출 가능한 API들은 Enum 문자열들로 서비스 내에 구현되어 있으며, 이는 API 호출시 Method를 찾기위한 키워드로 사용됩니다. 마찬가지로 Enum 문자열들은 Intent API방법을 쓸때에도 활용합니다.
API 호출시 전달되는 “PORT_UART_OPEN” 문자열을 Tube 클래스에서, 앞 문자열 “PORT_UART” 이름으로 서비스를 찾습니다. 목표 서비스인 UartService 는 수신된 키워드를 가지고 분기하여 원하는 Method를 호출한 후 처리된 결과를 Bundle에 담아 결과를 리턴합니다. 이로써 AIDL 의 Index 문제를 일으키지 않고 자유롭게 API 를 추가 삭제 변경 할 수 있게됩니다.
또, 이는 자연스레 Hidden API 형태를 취하게되어 공개하고 싶지 않은 API 들은 쉽게 감출 수 있으며, 공식 문서로 공개하는 API들만 사용하도록 강제하는 효과를 볼 수 있습니다.
Bundle param = new Bundle();
param.putInt(To.P0, 1);
param.putBoolean(To.P1, true);
param.putString(To.P2, “TEST”);
param.putByteArray(To.P3, new byte[100]);
param.putParcelable(To.P4, new KeyEvent());
param.putSerializable(To.P5, new HashMap<String, String>());
Bundle result = Tube.getValue(“UTIL_TEST_PARAM”, param);
Log.e(TAG, “Integer: ” + result.getInt(To.R0));
Log.e(TAG, “Boolean: ” + result.getBoolean(To.R1));
Log.e(TAG, “String: ” + result.getString(To.R2));
Log.e(TAG, “Byte[]: ” + result.getByteArray(To.R3));
Log.e(TAG, “Parcelable: ” + result.getParcelable(To.R4));

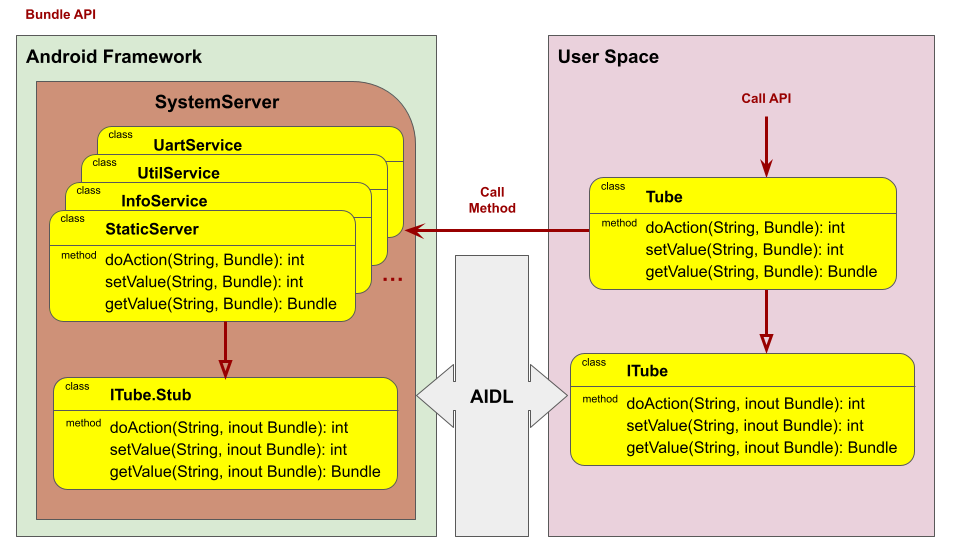

Log.e(TAG, “Serializable: ” + result.getSerializable(To.R5));ITube.aidl의 3개의 API로만 서비스들을 구성해 API의 단일화를 구현합니다. Tube.java를 이용해 언제 어디서든 서비스들을 호출해 API를 실행 할 수 있습니다.
AOSP의 BaseBundle.java, Bundle.java에 구현되어 있는 Method들로 모든 데이터 형에 대해 RPC가 가능합니다. 기본형, 배열에 대해서는 AOSP에 API가 있으며, 사용자 정의 클래스들은 Parcelable, Serializable을 구현하여 전달 가능합니다. AIDL로 구현된 Callback은 Object 형태의 IBinder로 RPC가 가능한 것을 확인했습니다.
이론상 모든 데이터 형을 Bundle로 주고 받는 것이 가능합니다.
// 비동기식 API 호출
Sender async = new Sender(this);
async.setReceiver(new BroadcastReceiver() {
@Override
public void onReceive(Context c, Intent i) {
Log.e(TAG, “Result: “ + intent);
}
});
async.sendBroadcast(“UTIL_TEST_PARAM”, null);
// 동기식 API 호출
Sender sync = new Sender(this);
sync.sendBroadcast(“UTIL_TEST_PARAM”, null);
Intent intent = sync.getResult(1000);
Log.e(TAG, “Result: “ + intent);com.amolla.sdk.Sender.java를 이용해 Intent로 동기/비동기 API 호출이 가능합니다. Sender 클래스의 Method 사용 방법에 따라 동기/비동기 API 호출을 할 수 있도록 만들었습니다.
응답을 받기위해 Intent 생성 시 ACTION 이름을 동적으로 생성해 서비스로 전달하게 됩니다. 서비스에서는 처리한 결과를 수신한 ACTION 이름으로 Intent를 전달하며 Sender는 이를 수신 합니다.
동기 API 호출은 결과를 받기까지 Lock을 실행하고, 비동기 API 호출은 Receiver를 등록해 결과를 기다립니다. 반환 결과를 받지 않으려면 sendBroadcast() 만 호출하면 됩니다.
이론상 Intent를 이용하여 Bundle을 사용하여 모든 API를 호출 하는 것이 가능합니다.
① JNI에서 반환 할 결과 값을 C/C++ Errno.h 를 채용하여 전달 하기 위해 작성되었습니다. Java에서 통용되는 에러나 Exception은 2000 번대로 Define 합니다. 현재는 Java Exception 만 정의되어 있으며 toString()으로 설명을 확인 할 수 있습니다.
② 현 프로젝트에서 생성되는 모든 서비스의 부모 클래스 로서 3개의 API 만 존재합니다. 어떤 서비스든지 동일 한 형태의 구조를 가지고 사용되며, API 순서와 API 변경에서 자유로워 집니다.
③ 각 서비스들의 모든 API들은 Index API 방식으로 IntentFilter에 등록되어 있어 Intent로 호출 가능하게 됩니다. 결과를 반환 받기 위해 정확한 Target 위치가 필요한데, 이를 도와줄 Sender 클래스를 추가합니다. 내부적으로 동적으로 ACTION 이름을 생성해 Intent를 보내고, 그 결과를 받는 즉시 Lock을 해제하는 구조입니다.
④ 공통적으로 사용하는 Enumeration과 P0 - P9, R0 - R9 을 String으로 정의합니다. 이는 Bundle에 Parameter 값과 Return 값을 넣을때 사용되는 순서에 해당합니다. P0, P1, P2로 Bundle 에 담으면 수신측은 P0, P1, P2 순서대로 전달 받아야 합니다.
⑤ 모든 SDK의 클래스들은 이 클래스를 사용하며 static으로 선언되어 있어 생성 없이 바로 사용 가능합니다. 호출 위치에서 ServiceManager::getService() 를 함으로 API 호출에 대한 병목현상을 방지합니다. SDK 버전과 Intent API를 위한 Prefix가 선언되어 있으며, 현시점에서 구동되는 서비스 이름이 정의되어 있습니다. findName() 을 사용해 문자열로 서비스를 찾아 API 호출을 위한 1차 분류를 진행합니다.
⑥ 3rd party 에서 사용할 API들의 모음입니다. Tube 클래스를 직접 사용하면 구현부가 복잡해지므로 이를 간략히 사용 할 수 있도록 Wrapper를 제공합니다. 큰 범주의 폴더로 나뉘어 있으며 Hidden API가 존재하지 않습니다. Hidden API처럼 사용하려는 API들은 직접 Tube 클래스만을 이용해 직접 서비스를 호출해야 합니다.
① 코드 간결화를 위해 제작된 서비스에서 사용하는 모든 Controller들의 부모 클래스 입니다. KERNEL_INTERFACE_MAP을 가지고 있으며 Handler, Thread 들을 기본으로 생성합니다. AOSP 서비스를 가져오는 부분으로 인해 자식 클래스들은 API 호출만 하면 됩니다.
② Intent API 방법을 위해 사용되는 클래스 입니다. 서비스에서 이 클래스를 이용해 Enumeration 된 Index API를 IntentFilter로 모두 등록합니다. DynamicRecever가 등록되어 있는 서비스는 수신된 Intent를 구문 분석하여 API Method를 찾아갑니다. 처리된 결과는 Bundle에 담겨 호출자에게 전달됩니다.
③ 부팅 시에만 동작하는 서비스로, 하위 서비스들을 등록, 실행하는 역할을 합니다. Android Service 클래스를 상속받아 단일 클래스로 만들어지며, STATIC_SERVICE, RUNTIME_SERVICE 들을 각기 다른 방법으로 생성해 실행합니다.
④ API 호출에 사용되는 서비스들의 모음입니다. 큰 법주의 폴더로 나뉘어 있으며 Controller들로 클래스를 나누어 복잡도를 분산합니다. Controller들은 DynamicController 클래스를 상속받아 사용하도록 만들어졌습니다. 각 서비스들은 ITube.Stub을 상속받아 3개의 API를 구현합니다. API가 호출되면 여러 Enum 중 원하는 곳으로 찾아가기 위한 Key 문자열로 2차 분류가 이루어지며, 각 Controller를 호출하기 위한 3차 분류가 이루어 집니다. Enumeration으로 되어 있는 Index API는 문자열을 이용한 분류에 사용됩니다. Enumeration을 DynamicReceiver에 등록하여 Intent API가 동작되도록 합니다.
① BUILDIN_SDK_VERSION과 HashMap<String, String>으로 KERNEL_INTERFACE_MAP을 정의합니다. 이는 전체 서비스에서 사용되는 Configuration으로 여러 빌드 모델들의 설정을 달리 하기 위한 Build-Time에 결정하는 값입니다. Branding 또는 Support 여부를 여기서 확인해 분기 될 수 있도록 정의합니다.
② Tube.Stub을 상속받아 동작하는 Build-Time에 종속적인 서비스 입니다. Java reflection으로 com.amolla.service.jar 안의 서비스들을 생성, 등록합니다. 부팅 시 바로 설정되어야 하는 초기 값들을 지정할 수 있습니다. AOSP에 Dependency가 많은 구현 사항들은 여기에서 동작하도록 구성합니다.

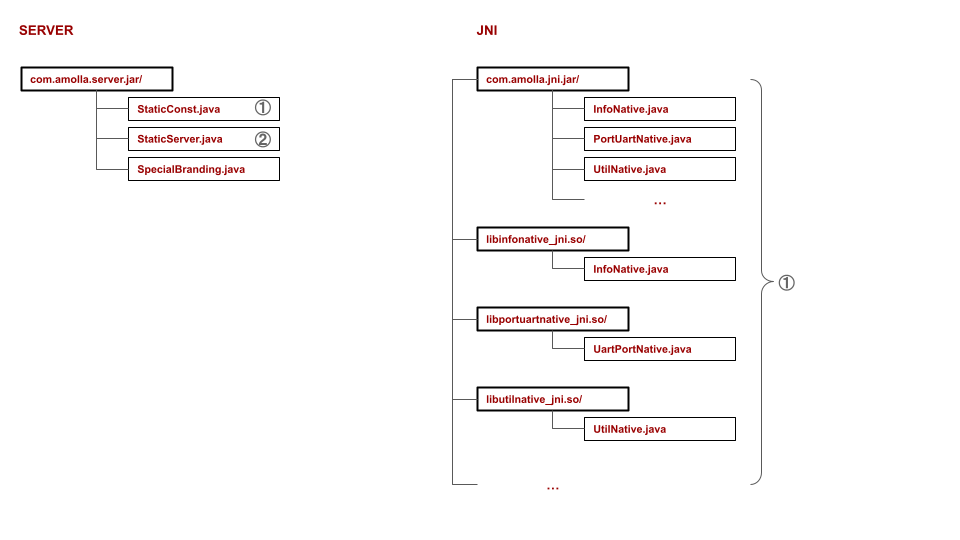

① Java 파일은 한개의 cpp 파일과 연결되어 있습니다. 큰 범주 밑의 각 폴더들은 각기 하나의 라이브러리로 빌드됩니다. 각 so 라이브러리들은 Java 파일에서 Load 되며 JNI가 필요하지 않다면 구현하지 않습니다. 서비스들의 큰 범주의 폴더 이름을 여기 사용하여 가독성을 높입니다. 앱으로 제작되는 경우나 Android 9+ 버전에서의 개발을 위하여 Old Style JNI 를 사용합니다.

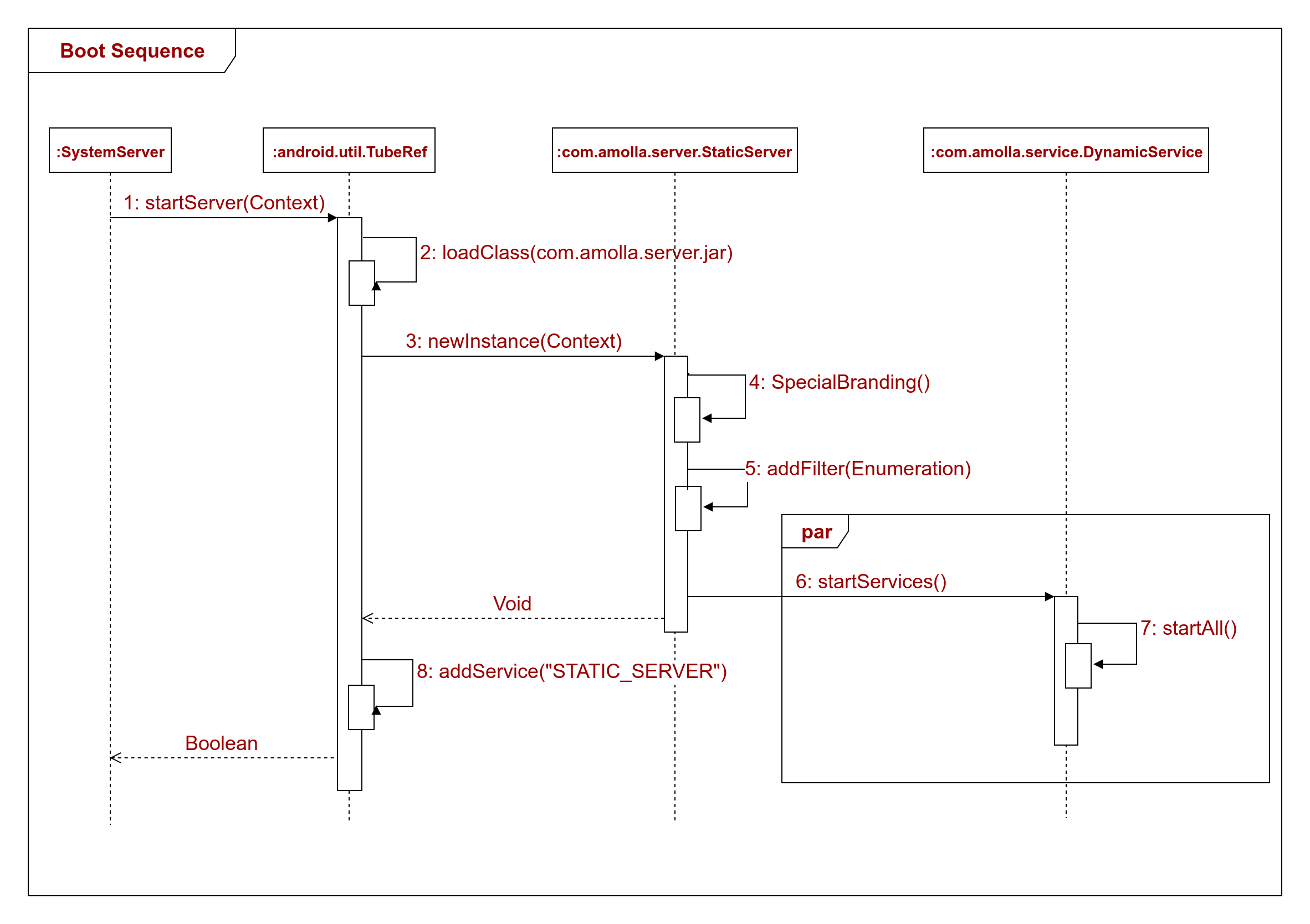

AOSP의 SystemServer에서 com.amolla.server.StaticServer를 시작합니다. Java reflection으로 com.amolla.server.jar를 Load 합니다. 객체를 생성한 후, 생성자에서 서비스 구동을 위한 여러 설정 작업을 진행합니다. (IntentFilter 등록)
준비가 다 되면 DynamicService를 호출하여 com.amolla.service.jar에 있는 서비스들을 생성, 등록합니다. 고정되어 있는 서비스 외에 동적으로 설정된 RUNTIME_SERVICE들을 생성, 등록합니다. 객체 생성이 완료되면 SystemServer에 “STATIC_SERVER” 이름으로 서비스를 등록하여 작업을 끝냅니다.
API 호출 시 클래스의 객체를 SingleTone 패턴으로 가지고 옵니다. 넘겨받은 인자값을 Bundle에 담아 Tube 객체로 전달합니다.
Key 문자열로 호출 할 서비스를 찾고 Remote Process Call 합니다. (1차 분류)
서비스에서 여러 Enum 과 Key 문자열을 대조하여 분기 합니다. (2차 분류)
선택된 Enum 문자열과 Key 문자열을 대조하여 각각에 맞는 Controller를 호출합니다. (3차 분류)
처리된 결과를 Bundle로 재구성하여 호출 Stack으로 반환합니다.
